Иллюстрированный самоучитель по Maya 4.5 (часть 2)



Создание окон


Итак, дом практически готов, за исключением того, что в нем пока нет окон. Вам предстоит создать оконный переплет, нарисовав кривую-профиль и использовав для формирования поверхности метод лофтинга. После этого моделирование переплета и стекол будет выполняться простым масштабированием кубов.

  • Оставьте видимыми только слои InnerWallL и OuterWallsL. Переключитесь в окно проекции Front (Вид спереди), чтобы получить возможность наблюдать боковую сторону дома. Создайте NURBS-примитив Square (Квадрат) и введите в поля Rotate X (Поворот относительно оси X), Scale X (Масштабирование по оси X) и Scale Z (Масштабирование по оси Z) значения 90, 48 и 36 соответственно, как показано на рис. 6.36. В окне проекции Тор (Вид сверху) переместите квадрат таким образом, чтобы он оказался на поверхности наружной стены дома. Его итоговая координата по оси Z должна быть равна -104. Затем сделайте значение координаты Y равным -82.
  • В окне проекции Тор (Вид сверху) с помощью инструмента ЕР Curve (Узловые точки кривой) создайте кривую-профиль, на основе которой будет получен оконный переплет. В качестве образца используйте рис. 6.22. Перед начатом создания кривой убедитесь, что переключатель Curve Degree (Порядок кривой) в окне диалога Tool Settings (Параметры инструмента) стоит в положении 1 Linear (Линейная). приемы раооты с NUKbb-ооъеитами
  • Рис. б.21. Заготовка для окна, размещенная на одной из сторон дома

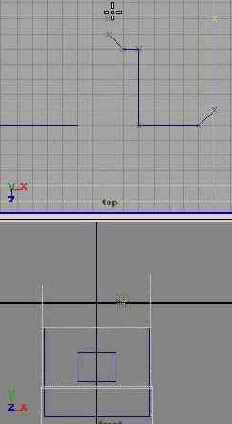

    Рис. 6.22. Форма-профиль, на основе которой будет создан оконный переплет

  • Переместите опорную точку профиля в его геометрический центр. Нажмите и удерживайте клавишу с и щелкните средней кнопкой мыши на правом вертикальном ребре квадрата. Если теперь слегка сдвинуть указатель мыши, опорный центр профиля окажется привязанным к данному ребру. Сдвиньте его в нижний правый угол, как показано на рис. 6.23. Теперь нужно повернуть профиль на 45 градусов и создать еще три дубликата для остальных углов квадрата. Затем между парами профилей методом лофтинга будут созданы участки поверхности, формирующие оконный переплет.
    Продублируйте, переместите и поверните требуемым образом каждый из профилей, как показано на рис. 6.23.

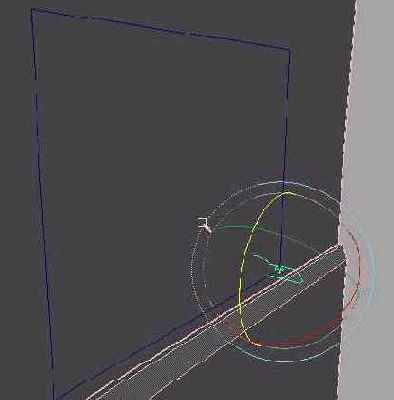

  • Рис. 6.23. Четыре профиля, на основе которых будет создан оконный переплет, расположены в четырех углах квадрата
  • По очереди выделите каждый из профилей и откройте окно диалога Loft Options (Параметры лофтинга). Для этого в контекстном меню, вызываемом с помощью клавиатурной комбинации Ctrt+Alt+z, щелкните на квадратике, расположенном справа от команды Loft (Лофтинг). Убедитесь, что переключатель Surface Degree (Кривизна поверхности) стоит в положении 1 Linear (Линейная), и установите флажок Close (Замкнутый), чтобы сформировать замкнутую поверхность. Нажмите кнопку Loft (Создать поверхность), и оконный переплет будет сформирован, как показано на рис. 6.24.




  • Рис. 6.24. Поверхность, полученная в результате лофтинга
  • Теперь можно разделить окно на четыре части, добавив горизонтальную и вертикальную перегородки. Создайте куб и введите в поле Scale X (Масштабирование по оси X) значение 48. Поместите его в центр плоскости окна, продублируйте и поверните дубликат на 90 градусов вокруг оси Z. В поле Scale X (Масштабирование по оси X) введите значение 36.

  • Создайте NURBS-примитив Plane (Плоскость) и введите в поля Rotate X (Поворот относительно оси X), Scale X (Масштабирование по оси X) и Scale Т. (Масштабирование по оси Z) значения 90, 48 и 36. Поместите плоскость в оконный проем за поперечные перекладины и присвойте ей имя Glass.

  • Для формирования оконного проема нужно спроецировать исходный квадрат на стену и применить операцию подрезки. Выделите одну из сторон квадрата, нажмите клавишу Т и затем, удерживая клавишу Shift, щелкните поочередно на внутренней и на наружной стенах. В контекстном меню, вызываемом с помощью клавиатурной комбинации Alt+z, выберите команду Project Curve on Surface (Спроектировать кривую на поверхность). Теперь все готово к тому, чтобы вырезать отверстия в обеих стенах. Сделайте это с помощью команды Trim Tool (Подрезка).

  • Выделите все части окна, включая квадрат, который использовался для проецирования кривых на стены, нажмите комбинацию клавиш Ctrl+g и присвойте образованной группе имя Window.


    Выберите в меню оперативного доступа команду Modify > Center Point (Изменить > Центрировать опорную точку), чтобы переместить опорную точку группы в ее геометрический центр. Так как история создания объекта фиксировалась, перемещение оконного переплета будет сопровождаться перемещением оконного проема. Поэтому если вас не устраивает положение окна на стене, просто переместите его.

  • Удалите историю создания окна, создайте его дубликат и поместите на передней стене дома, рядом с входной дверью, как показано на рис. 6.25.


  • Рис. 6.40. Окончательный вид дома Подведем итоги
  • Откройте окно диалога Outtiner (Структура) и щелкните на квадратике, расположенном слева от имени Windowl. В раскрывшейся ветви дерева иерархии выделите все названия сторон квадрата (topnurbsSquare, leftnurbsSquare и т. п.). В итоге окажется выделенным квадрат, который нужно спроецировать на поверхность и повторить операцию, описанную в седьмом шаге.

  • Создайте новый слой с именем WindiwsL, поместите в него оба окна и сделайте видимыми все слои в сцене. Моделирование дома окончено!

  • Сохраните сцену под именем Windows.
