Вспомогательные объекты


Следующей полезной функцией, с которой вам предстоит познакомиться, является использование вспомогательных объектов. Это некие невизуализируемые объекты, содержащие набор элементов управления другими объектами. Сначала создается обычный объект, затем вы скрываете параметры этого объекта в окне каналов и отключаете возможность его визуализации. Теперь достаточно добавить к вспомогательному объекту новый параметр и связать его с важными для вас переменными объектов сцены. Таким способом можно намного упростить создание анимации и управление объектами сцены.

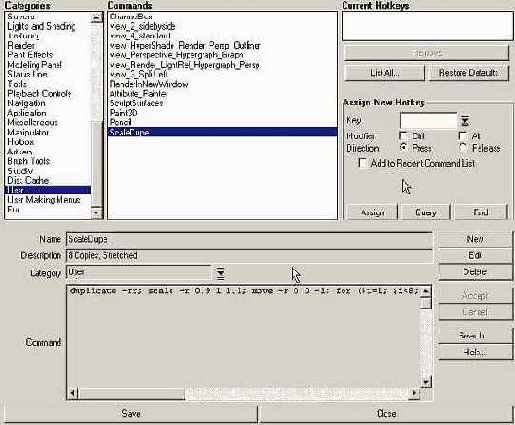

Рис. 14.13. Назначение клавиатурной комбинации вновь созданной команде

Упражнение. Построение вспомогательного объекта

  • Перезагрузите сцену, выбрав в меню File (Файл) команду New Scene (Новая сцена). В контекстном меню, вызываемом с помощью клавиатурной комбинации Ctrl+x, щелкните на квадратике, расположенном справа от команды Cube (Куб). Выберите команду Reset Settings (Сбросить настройки) в меню Edit (Правка) появившегося окна диалога и нажмите кнопку Create (Создать). Введите в поля Rotate X (Поворот относительно оси X) и Rotate I (Поворот относительно оси Т) окна каналов значение 45, чтобы создать объект, похожий на бриллиант.
  • Нажмите комбинацию клавиш Ctrl+a, чтобы открыть окно диалога Attribute Editor (Редактор атрибутов) для выделенного объекта. Вам нужна вкладка pCubeShapel. Раскройте раздел Render Stats (Условия визуализации) и снимите все флажки, как показано на рис. 14.14.
  • Рис. 14.14. Теперь куб никак не проявит себя при визуализации

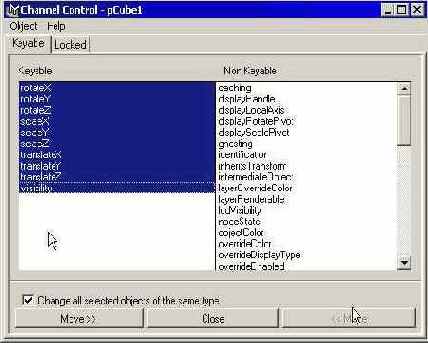

  • Убедитесь, что куб до сих пор выделен, и откройте окно диалога Cannel Control Editor (Редактор управления каналами), выбрав в меню оперативного доступа команду Window > General Editor > Cannel Control Editor (Окно > Редакторы общего назначения > Редактор управления каналами). На вкладке КеуаЫе (Допускают создание ключей) одноименный список содержит переменные, показываемые в окне каналов. Выделите все элементы списка, как показано на рис. 14.15. Нажмите кнопку Move (Переместить), чтобы переместить все эти элементы в список Non КеуаЫе (Не допускают создания ключей), и нажмите кнопку Close (Закрыть).
    Теперь в окне каналов не появляется ни одного параметра даже после выделения куба.

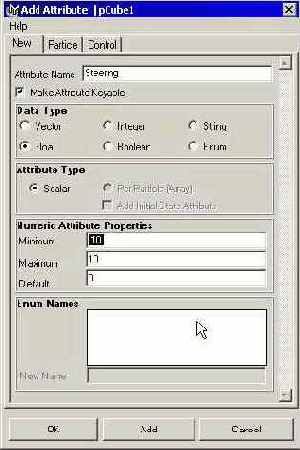

  • Убедитесь, что куб до сих пор выделен, и выберите в меню оперативного доступа команду Modify > Add Attribute (Изменить > Добавить параметр). На вкладке New (Создание) появившегося окна диалога введите слово Steering в поле Attribute Name (Имя параметра). В разделе Numeric Attribute Properties (Численные свойства параметра) введите в поля Minimum (Минимальное значение), Maximum (Максимальное значение) и Default (Значение по умолчанию) числа -10, 10 и 0, как показано на рис. 14.16. Нажмите кнопку ОК.


  • Выберите в меню оперативного доступа команду Create > NURBS Primitives > Torus (Создать > NURBS-примитивы > Top). Введите в поля Rotate X (Поворот относительно оси X), Translate X (Смещение по оси X) и Translate Z (Смещение по оси Z) окна каналов значения 90, 10 и 2 соответственно. Этот объект будет изображать шину автомобиля.




  • Рис. 14.15. С помощью окна диалога Channel Control можно указать как параметры, допускающие анимацию, так и параметры, появляющиеся в окне каналов



    Рис. 14.16. Ввод значения атрибута Steering


  • Убедитесь, что тор по-прежнему выделен, выберите в меню оперативного доступа команду Edit (Правка) и щелкните на квадратике, расположенном справа от команды Duplicate (Дублировать). Выберите команду Reset Settings (Сбросить настройки) в меню Edit (Правка) появившегося окна диалога и нажмите кнопку Duplicate (Дублировать). Введите в поле Translate Z (Смещение по оси Z) окна каналов значение -2. Выделите вторую шину и нажмите комбинацию клавишCtrl+d, чтобы получить еще одну пару. Введите в поле Translate X (Смещение по оси X) значение 4.


  • В данный момент в сцене должны быть выделены две шины. Выделите имя параметра Rotate Y (Поворот относительно оси Y) в окне каналов и затем щелкните на нем правой кнопкой мыши. В появившемся меню выберите команду Set Driven Key (Создать управляемый ключ). Появится одноименное окно диалога, в котором нужно нажать кнопку Load Driven (Загрузить управляемый объект), чтобы в списке появились имена обеих шин.




  • Теперь выделите куб и нажмите кнопку Load Driver (Загрузить управляющий объект). Выделите названия обоих объектов в столбце Driven (Управляемый объект), а затем в расположенных справа столбцах сначала выделите строчку Steering, а затем RotateY, как показано на рис. 14.17.




  • Рис. 14.17. Настройка ключей управляемых объектов

  • Осталось объяснить программе, как именно связаны эти переменные. Выделите куб, и в окне каналов введите в поле параметра Steering (Управление) значение -10. Выделите оба тора, данные о которых вы загружали в окно диалога Set Driven Key (Создать управляемый ключ), и введите в поле Rotate Y (Поворот относительно оси Y) значение 45. Нажмите кнопку Key (Ключ) окна диалога Set Driven Key (Создать управляемый ключ).


  • Повторите шаг 9, используя для куба значение 10, а для торов- -45. Для проверки полученных результатов выделите куб, а затем имя параметра Steering (Управление) в окне каналов. Нажмите среднюю кнопку мыши и в любом из окон проекции перемещайте указатель влево и вправо. Параметр Steering(Управление) при этом будет изменяться от -10 до 10, а шины начнут поворачиваться в диапазоне от -45 до 45 градусов. То есть значение параметра Steering (Управление) управляет поворотом шин вокруг оси Y, как показано на рис. 14.18. Вы можете загрузить файл ch!4tut03end.mb.

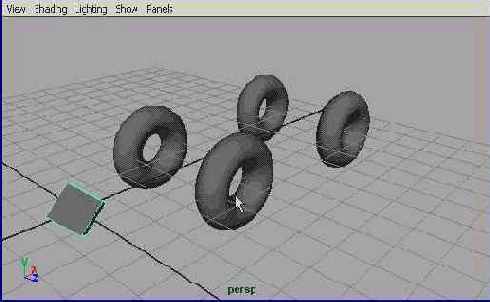

  • Рис. 14.18. Параметр куба Steering теперь управляет поворотом обеих шин

    Можно переместить куб в точку, расположенную вдалеке от остальных объектов, чтобы облегчить процесс его выделения. В нашем примере он является частью автомобиля, так что вам предстоит связать его соотношением предок-потомок с корпусом автомобиля, который будет смоделирован позднее. Вы можете добавить новые атрибуты и установить другие управляющие ключи. Например, положение вращающихся колес (также управляемое параметром Steering (Управление)), яркость фар (для нее необходимо создать новый параметр Headlights (Свет фар)), положение сидений и другие параметры, которые вы собираетесь анимировать. Кубу желательно присвоить какое-нибудь значимое имя, например аааСаг_ Control.В этом случае его проще будет найти в окне диалога Outliner (Структура).
