Соединение скелета с оболочкой

Итак, скелет для персонажа готов. Его соединение с оболочкой представляет собой создание иерархической связи между частями тела и соответствующими суставами. Но перед тем как заниматься этим, откройте окно диалога Outliner (Структура) и присвойте всем суставам значимые имена (рис. 9.7). Впрочем, вы можете просто загрузить файл block_ man_skeleton_v01.mb с прилагаемого к книге компакт-диска. Вот как выглядит процесс соединения системы костей с оболочкой:

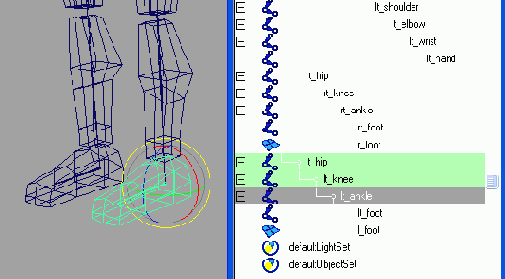

1. Начните с правой ступни. Сделайте объект r_foot дочерним по отношению к суставу rt_ ankle. Для этого в окне диалога Outliner (Структура) выделите объект r_foot, затем раскройте дерево иерархии объекта Pelvisl и при нажатой клавише Ctrl выделите сустав rt_ankle. Выберите в меню Edit (Правка) команду Parent (Сделать родителем). В данном случае предком становится голеностопный сустав rt_ankle, а не расположенный ниже сустав rt_foot, так как требуется, чтобы ступня наследовала преобразования голени. Проделайте аналогичную операцию для левой ступни.

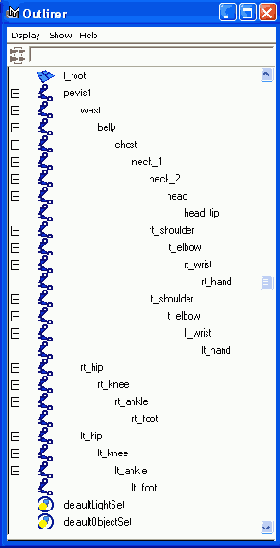

Рис. 9.7. Присвоение суставам значимых имен упрощает работу с системой костей



2. Сгруппируйте остальные части оболочки с соответствующими суставами (рис. 9.8).

  • Объекты r_shin и l_shin нужно сделать дочерними по отношению к узлам rt_knee и lt_knee соответственно.
  • Объекты r_bicep и Lbicep нужно сделать дочерними по отношению к узлам rt_shoulder и lt_shoulder соответственно.

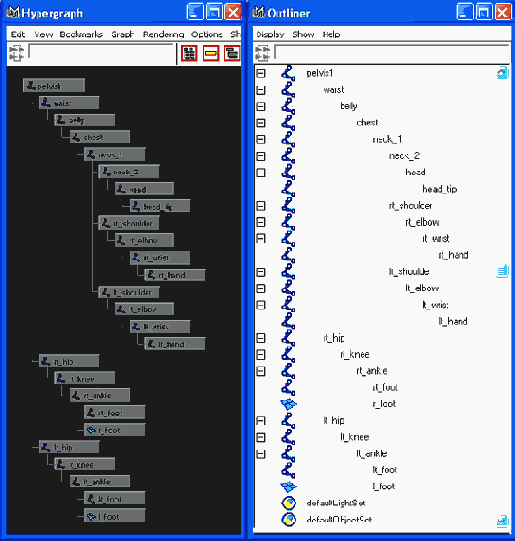

Рис. 9.8. Вид иерархии системы костей и геометрической оболочки объекта в окнах диалога Hypergraph и Outliner

  • Объект headl нужно сделать дочерним по отношению к узлу head.
  • Объект neck_2 нужно сделать дочерним по отношения к узлу neck_2, который соответствует суставу, расположенному между двумя шейными отделами.
  • Объект neck_l нужно сделать дочерним по отношению к узлу neck_l, который соответствует суставу, расположенному между грудью и шеей.
  • Объект chest нужно сделать дочерним по отношению к узлу chest, который соответствует суставу, расположенному между грудью и животом.
  • Объект belly нужно сделать дочерним по отношению к узлу belly, который соответствует суставу, расположенному между животом и талией.
  • Объект pelvis нужно сделать дочерним по отношению к корневому суставу pelvisl.
